Weiche-Verteiler 3 Kreisläufe DN25 – hydraulische Entkopplung für Heizungsanlagen

Weiche-Verteiler 3 Kreisläufe DN25

Der Weiche-Verteiler mit 3 Kreisläufen in DN25 wurde für Heizungsanlagen entwickelt, bei denen mehrere separate Heizkreise versorgt werden müssen. Er unterstützt die kontrollierte Führung und Verteilung des Heizmediums zwischen der Wärmequelle und den angeschlossenen Verbraucherkreisen.

In Kombination mit Pumpengruppen ermöglicht der Weiche-Verteiler eine gezielte Versorgung verschiedener Heizzonen. Dadurch eignet sich die 3-Kreislauf-Ausführung besonders für Heizungsanlagen mit mehreren getrennten Heizkreisen.

Die hydraulische Ausführung unterstützt einen korrekten Heizmediumfluss zwischen Wärmequelle, beispielsweise einer Wärmepumpe oder einem Heizkessel, und den angeschlossenen Verbrauchern. Damit stellt der Weiche-Verteiler eine wichtige Komponente für Heizungsanlagen mit mehreren Heizungszonen dar.

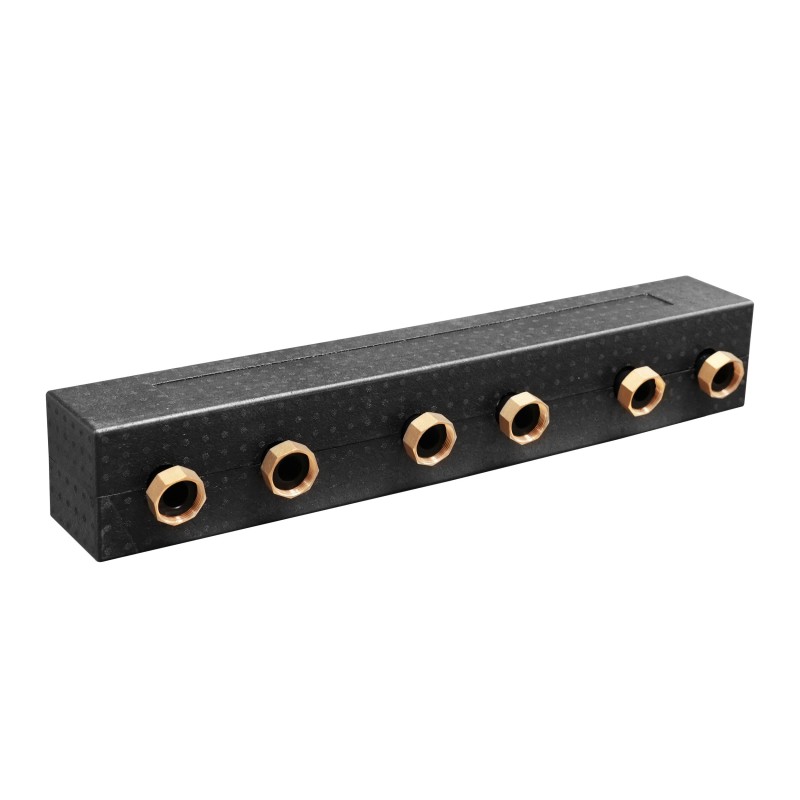

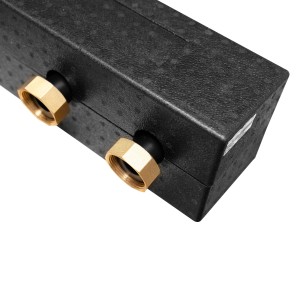

Der Verteiler besteht aus Stahl und verfügt über eine 30 mm starke EPP-Isolierung. Die Anschlussmuttern bestehen aus Messing. Die Befestigung erfolgt über M8.

Der Weiche-Verteiler ist für eine maximale Betriebstemperatur von 95 °C und einen maximalen Betriebsdruck von 6 bar ausgelegt. Die maximale Leistung beträgt 54 kW bei ΔT = 20 K, die maximale Durchflussmenge wird mit 2,3 m³/h angegeben.

Technische Daten

Anschlüsse

• Kesselseite: AG 5/4"
• Heizkreislaufseite: IG 6/4"
• Anschluss unter Temperatursensor: IG 1/2"
• Anschluss unter Ablassventil: IG 1/2"
