Weiche-Verteiler 2 Kreisläufe DN25 – hydraulische Entkopplung für Heizungsanlagen

Weiche-Verteiler 2 Kreisläufe DN25

Der Weiche-Verteiler ist eine zentrale Komponente für moderne Zentralheizungsanlagen und ermöglicht eine zuverlässige Verteilung des Heizmediums zwischen der Wärmequelle, beispielsweise einer Wärmepumpe oder einem Heizkessel, und den angeschlossenen Heizkreisläufen.

Die Ausführung mit 2 Kreisläufen in DN25 eignet sich insbesondere für Heizungsanlagen, bei denen zwei separate Heizkreise versorgt werden sollen. In Verbindung mit entsprechenden Pumpengruppen unterstützt der Weiche-Verteiler eine kontrollierte Verteilung des Heizmediums und ermöglicht die getrennte Versorgung verschiedener Heizzonen.

Durch die hydraulische Ausführung wird der Volumenstrom zwischen Wärmeerzeuger und Heizkreisen sinnvoll geführt. Dadurch eignet sich der Weiche-Verteiler besonders für Heizungsanlagen mit mehreren Verbraucherkreisen, beispielsweise bei der Kombination unterschiedlicher Heizungszonen.

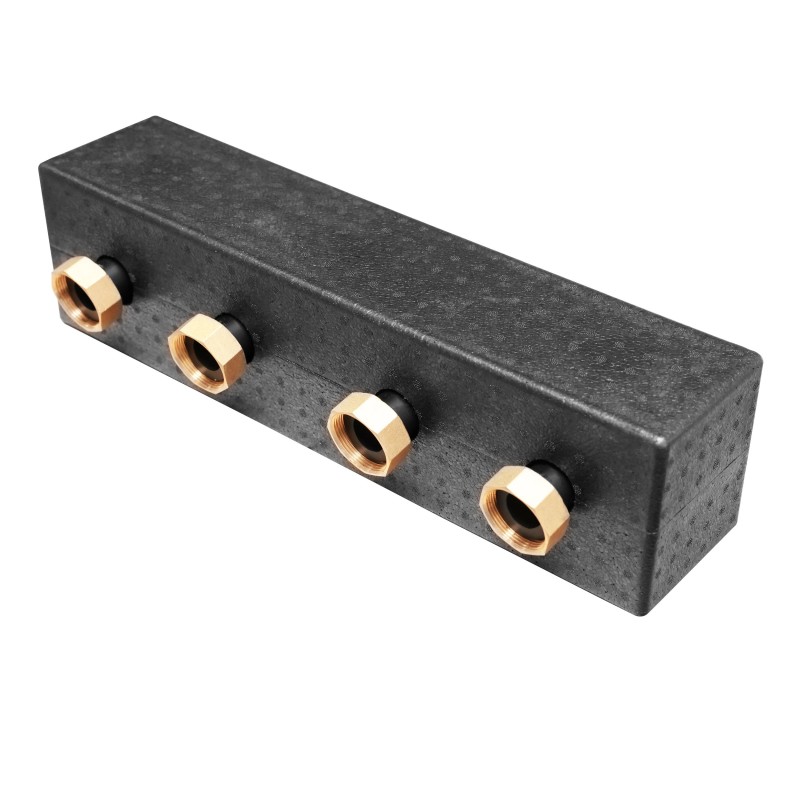

Der Verteiler besteht aus Stahl und ist mit einer 30 mm starken EPP-Isolierung ausgestattet. Die Anschlussmuttern bestehen aus Messing. Die Befestigung erfolgt über M8.

Mit einer maximalen Betriebstemperatur von 95 °C, einem maximalen Betriebsdruck von 6 bar, einer maximalen Leistung von 54 kW bei ΔT = 20 K und einer maximalen Durchflussmenge von 2,3 m³/h eignet sich der Weiche-Verteiler für vielfältige Anwendungen in Heizungsanlagen.

Technische Daten

Anschlüsse

•  Kesselseite: AG 5/4"
• Heizkreislaufseite: IG 6/4"
• Anschluss unter Temperatursensor: IG 1/2"
• Anschluss unter Ablassventil: IG 1/2"
